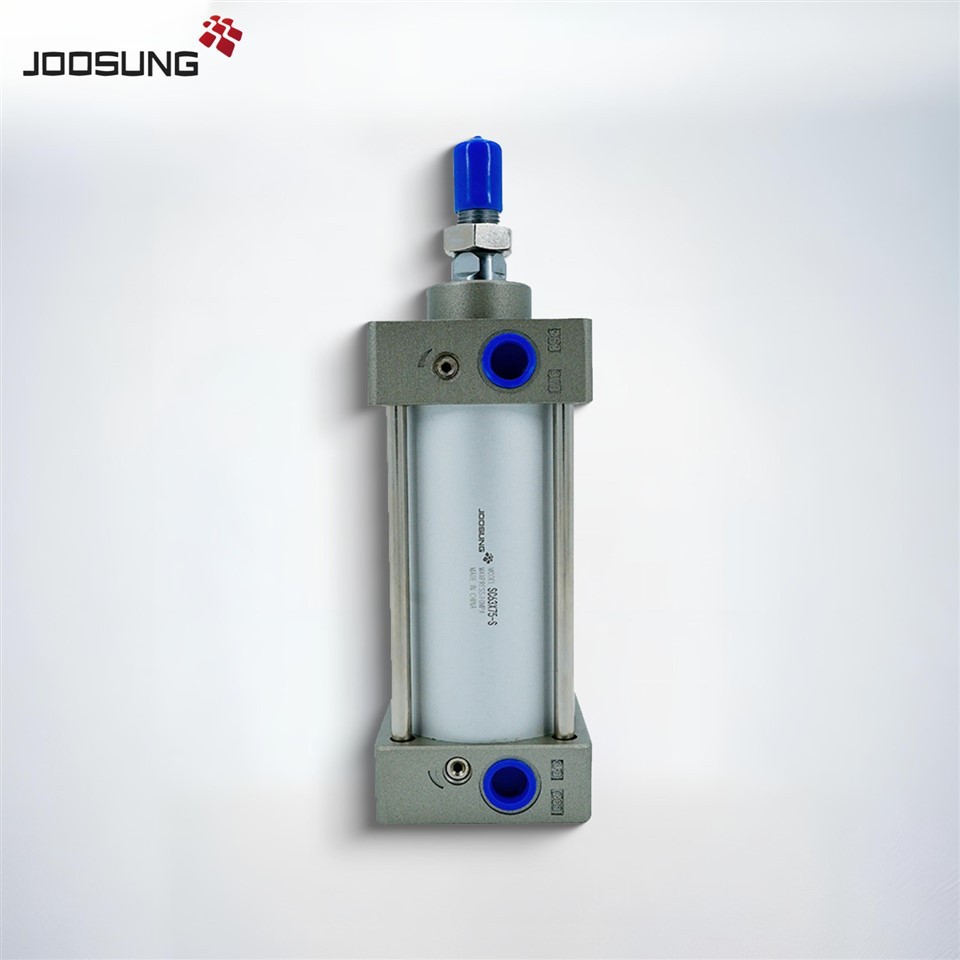

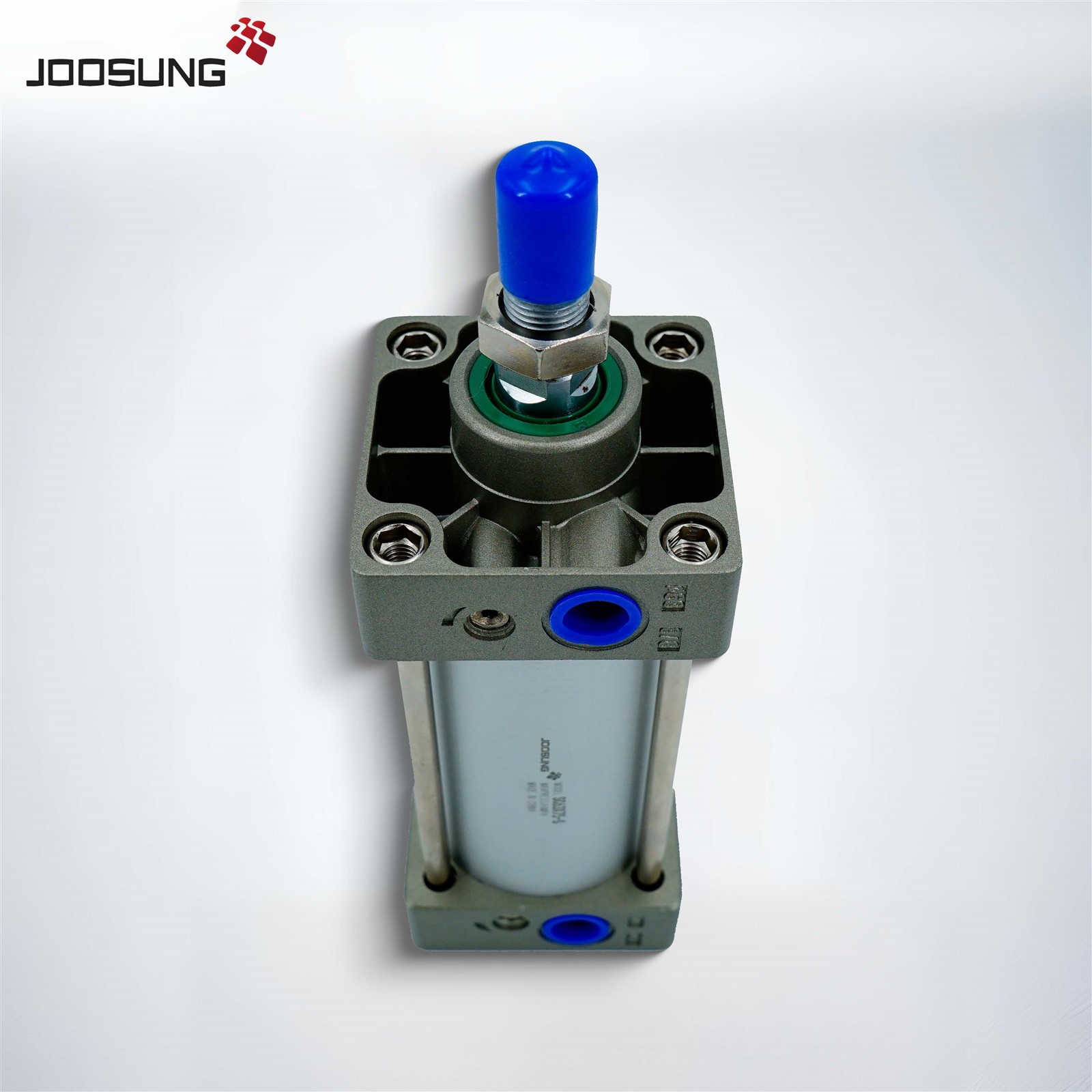

د SC لړۍ نیوماتیک سلنډر یو کلاسیک معیاري{0}} ډوله اکچیوټر دی چې د Airtac معیارونو او ISO15552 ابعادو سره سم جوړ شوی. دا دوه ګونی-عملي عملیات، د لوړ-قوت د المونیم الیاژ بیرل، او د تنظیم وړ نصبولو لوازمات لري، چې دا په صنعتي اتومات کې یو له خورا پراخه منل شوي سلنډرونو څخه جوړوي.
د SC سلنډر د دوی د پایښت، د اعتبار وړ فعالیت، او د ادغام اسانتیا لپاره پیژندل کیږي. د 32mm څخه تر 100mm پورې د ډیری بور سایزونو سره، او د سټروک اوږدوالی تر 1000mm پورې شتون لري، د SC لړۍ د عمومي هدف د خطي حرکت اړتیاو لپاره یو څو اړخیز حل وړاندې کوي.
|
د SC لړۍ نیوماتیک سلنډر امر کولو څرنګوالی |
|||||
|
S |
C |
50 |
50 |
20 |
S |
|
ماډل |
د بورې اندازه |
د سلنډر سټروک |
د تعدیل وړ ضربه |
مقناطیس |
|
|
ج: دوه ګونی عمل کول |
32 40 |
نه دا کوډ |
خالي: د مقناطیس پرته |
||
|
سي ډي: ډبل راډ |
50 63 |
S: د مقناطیس سره |
|||
|
CJ: د تنظیم وړ سټروک |
80 100 |
10 20 30 40 50 75 100 |
|||
ستاسو د اتومات سیسټم لپاره د اعتبار وړ ISO معیاري نیومیټیک سلنډر په لټه کې یاست؟
دد SC لړۍد بې شمیره صنعتي غوښتنلیکونو لپاره ثابت فعالیت او انعطاف وړ ترتیب وړاندې کوي.
اوس موږ سره اړیکه ونیسئد تخنیکي ډیټا شیټ ترلاسه کولو لپاره، د 3D CAD فایلونه، یا یو دودیز نرخ ترلاسه کړئ!
|
مشخصات |
||||||||||
|
بور mm |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
د حرکت بڼه |
دوه ګونی عمل |
|||||||||
|
کاري منځنی |
فلټر شوی هوا |
|||||||||
|
ثابت ډول |
نورمال ډول / FA ډول / FB ډول / CA ډول / CB ډول / SDB ډول / LB ډول / |
|||||||||
|
د کاري فشار رینج |
0.1~1.0MPa |
|||||||||
|
د فشار مقاومت ډاډمن شوی |
1.5MPa |
|||||||||
|
1 عملیاتي تودوخه |
-5 ~ 70 درجې |
|||||||||
|
د عملیاتي سرعت رینج |
50~800 mm/s |
|||||||||
|
د بفر ډول |
د تنظیم وړ بفر |
|||||||||
|
بفر سټروک |
20mm |
26mm |
45mm |
|||||||
|
د پورټ اندازه |
G1/8" |
G1/4" |
G3/8" |
G1/2" |
G3/4" |
|||||
|
SCد لړۍ ماډلونه شته موډلونه |
||||
|
SC32X25S |
SC32X50S |
SC32X75S |
SC32X100S |
SC32X125S |
|
SC32X150S |
SC40X50S |
SC40X75S |
SC40X100S |
SC40X125S |
|
SC40X150S |
SC40X175S |
SC40X200S |
SC40X250S |
SC50X50S |
|
SC50X75S |
SC50X80S |
SC50X100S |
SC50X125S |
SC50X150S |
|
SC50X160S |
SC50X175S |
SC50X200S |
SC50X250S |
SC50X300S |
|
SC63X75S |
SC63X80S |
SC63X100S |
SC63X125S |
SC63X150S |
|
SC63X200S |
SC63X250S |
SC63X300S |
SC63X350S |
SC80X80S |
|
SC80X100S |
SC80X125S |
SC80X150S |
SC80X175S |
SC80X200S |
|
SC80X250S |
SC80X300S |
SC80X350S |
SC80X400S |
SC80X450S |
